OEC TURBO 盒子

硬件介绍

OEC TURBO 采用了 RK3568 CPU，搭配了 4G 内存和 8G 的内部储存空间，它配备了一个千兆网络接口千兆网卡，一个 Typec 口和一个 USB 3.0 接口，机器内置一个 SATA 硬盘位。

优势是其 VPU 驱动是开放的， One-KVM 为此硬件适配了 H264 硬件编解码，能获得更好的 H264 视频体验。

整合包部署

文件准备

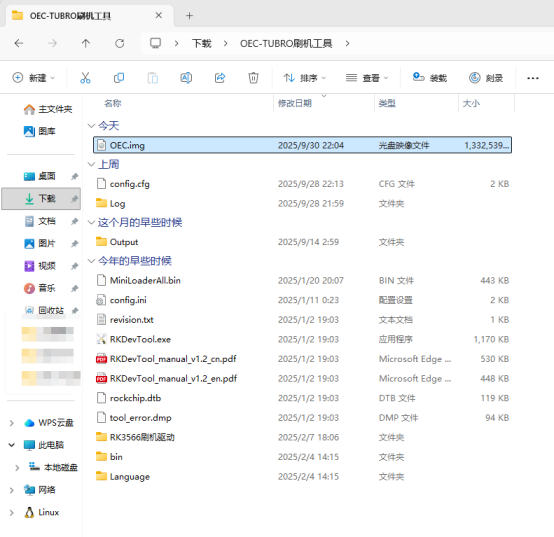

首先下载好 OEC TUBRO 刷机工具和 One-KVM 整合包，解压好相关文件，进入刷机目录。这里建议把解压后的 One-KVM 镜像重命名为更短的名字（如 OEC.img）放到刷机工具目录下，这样不会因为文件名太长看不见刷机进度。

alt text

如果之前没有安装过瑞芯微驱动，可以打开文件夹 OEC-TUBRO刷机工具\RK3566刷机驱动\DriverInstall.exe 进行驱动的安装。此前安装过驱动的可以跳过这个步骤。

alt text

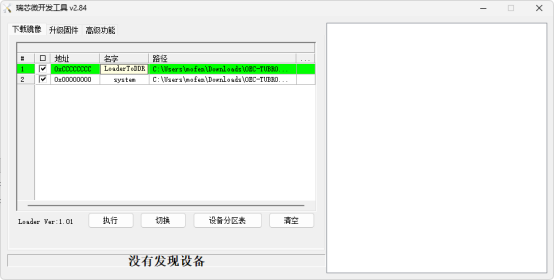

然后打开刷机软件 RKDevTool.exe ，点击路径后面的三个小点按钮，把 boot文件（就是刷机工具文件夹下的 MiniLoaderAll.bin文件）和 One-KVM 系统镜像的文件路径更新为你系统的实际路径。

alt text

开始刷机

需要拆机，短接主板电阻进入 MASKROM 进行刷机。

网心云OEC拆机：

  1. 底部向上推一下打开盖板
  2. 有一个SATA硬盘位、一个Type-C接口，使用螺丝刀拧下4颗螺丝
  3. 向上推一下外壳、然后取下侧面外壳，拆卸SATA接口，用螺丝刀拧下三颗螺丝，把SATA接口翻转过来，撕下保护排线的黑胶带，SATA排线很薄比较脆弱不能硬扯，取排线有技巧的，左边黑色的卡扣可以向上扣开，这样是解锁了，可以很轻松把SATA排线取出来。
  4. 然后用螺丝刀拧下内壳上面的8颗螺丝，使用一个卡片在左边空隙慢慢撬一下，取出内壳。

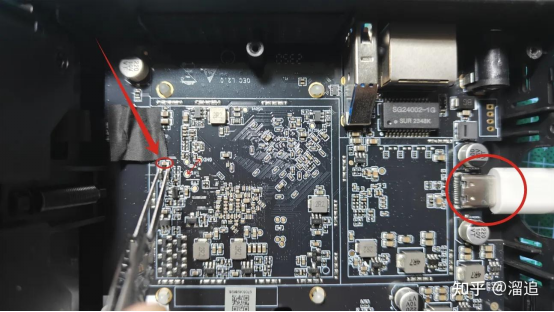

  5. 主板板正面有我们需要短接的电阻

alt text

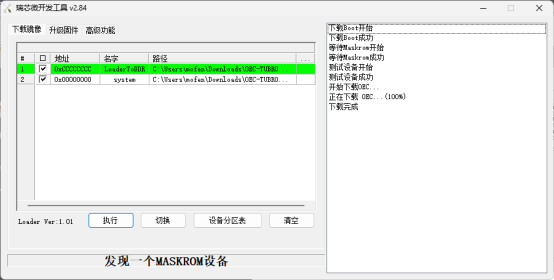

然后开始短接电阻刷机。先短接电阻（和网上其他教程短接焊接点是同一个作用），再插入TypeC数据线（刷机过程不需要接DC 12V 供电），2秒左右后松开短接工具。这时候软件提示发现一个 MASKROM 设备，点击软件界面的执行按钮，等待下载数据烧录即可。

若是新版刷机软件遇到"system超过Flash大小 下载失败"报错，可以勾选执行按钮上方的上强制按地址写选项，再次刷机。

alt text

系统刷入完成之后拔掉 Typec线，插入 DC 12V 电源线，就可以开始使用了。

SSH 远程登录

Armbian 系统默认开启 SSH，SSH 初始用户密码为 root/1234。

警告

不建议使用 apt upgrade 升级内核和设备树，可能会出现系统异常，OTG 功能无法使用。

硬件连接

Typec 口是 USB OTG 口接被控机设备，USB 3.0 C口是普通 USB 口接 USB 采集卡。

USB 端点数量

此硬件 CPU 的 USB OTG 端点数量为9个，共可以虚拟端点总数为9个的 USB 设备。

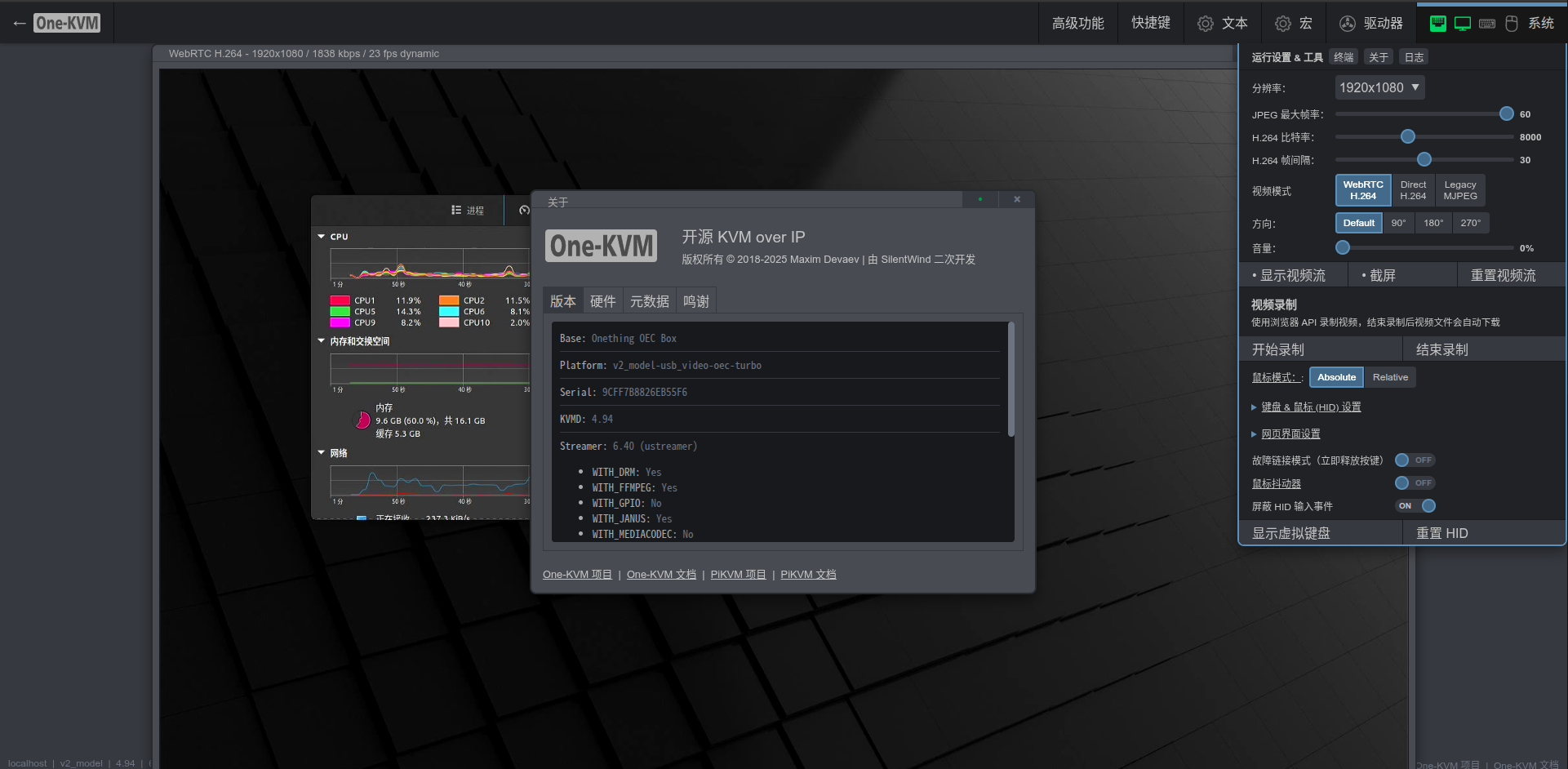

软件截图

alt text
